航空航天 Aerospace

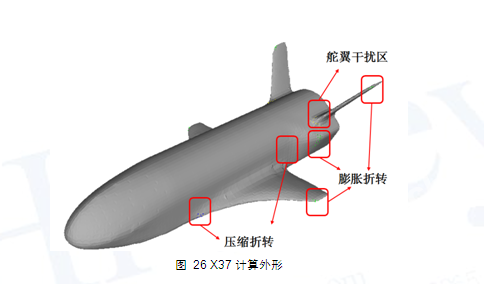

對于帶有機翼的X37再入飛行器外形，使用Hi-PressureWave進行壓力脈動計算。該外形具有舵翼、主翼、壓縮折轉、膨脹折轉等等典型壓力脈動產生的區域，如下圖所示。計算工況為：海拔H=24~31km，馬赫數Ma范圍取為2.59~4.23，攻角13.6~19.5度，物面溫度Tw=273K。
1.基本設置

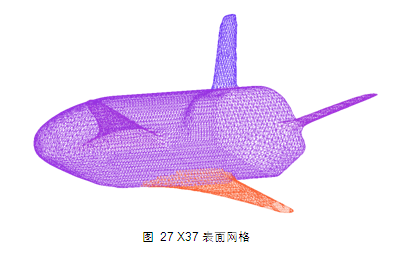

導入如下圖所示的X37空天飛機外形，進行計算測試。物體外形為使用ICEM構造的STL格式的表面網格文件。網格總單元數目14322，總節點數7163。給定其他參數改變馬赫數，取值范圍2.59~4.23，攻角取值范圍13.6~19.5度，共2個工況。
2.表面載荷計算及壓力脈動計算

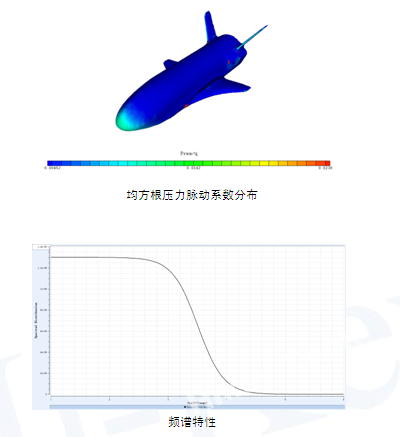

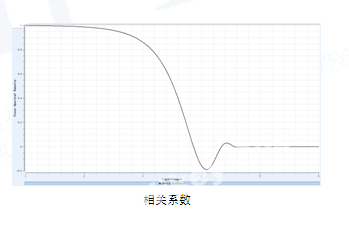

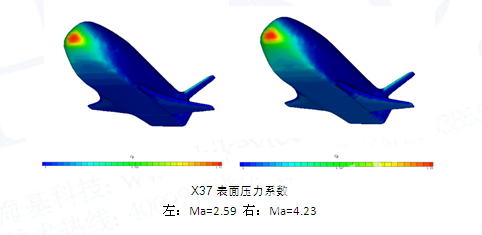

使用牛頓類快速算法給出表面載荷（壓力系數）分布，進而使用工程方法計算壓力脈動。
1.基本設置
導入如下圖所示的X37空天飛機外形，進行計算測試。物體外形為使用ICEM構造的STL格式的表面網格文件。網格總單元數目14322，總節點數7163。給定其他參數改變馬赫數，取值范圍2.59~4.23，攻角取值范圍13.6~19.5度，共2個工況。
2.表面載荷計算及壓力脈動計算
使用牛頓類快速算法給出表面載荷（壓力系數）分布，進而使用工程方法計算壓力脈動。
